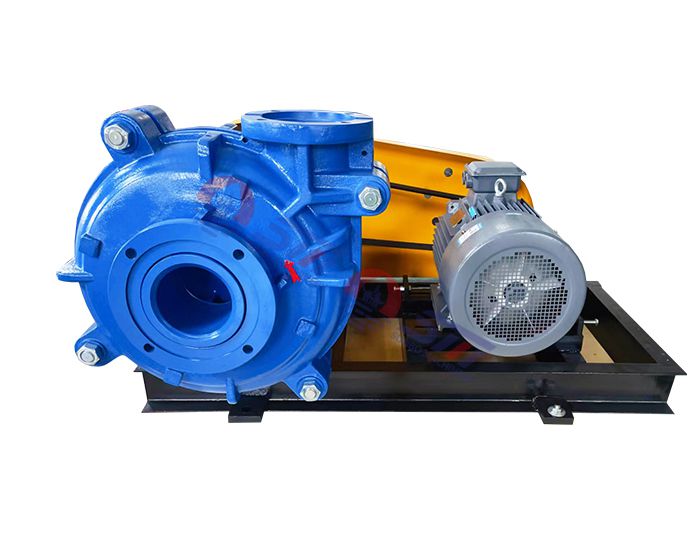

Madencilik Yatay Bulamaç Pompası, Yüksek Krom Alaşımlı Pompa

HS tipi pompa, minimum bakım gereksinimiyle son derece aşındırıcı, yüksek yoğunluklu çamurların sürekli pompalanması için tasarlanmış standart ağır hizmet çamur pompasıdır. HS tipi Çin Bulamaç Pompası, Warman bulamaç pompaları AH'ye eşdeğerdir. Bileşenlerinin aşınma ömrü boyunca yüksek verimliliği korur. Bu tip pompalar genellikle ağır mineral işleme, maden geri kazanım proses tesisi transferleri, ıslak atık prosesleri, geri dönüşüm-yıkama tesisi, kum tesisi görevleri ve kimyasal proses tesislerinde kullanılır.

Pompa Aralığı:

Deşarj Boyutu: 1 "ila 18"

Kapasite: 4 - 5400m³/saat

Başlıklar: 5 ila 75m

Sıradan uygulama:

★ Değirmen Deşarjı

★ Kaba Kum

★ Kaba Atıklar

★ Mineral Konsantrasyonu

★ Ağır Medya

★ Kömür Yıkama

★ OGG

★ Proses Kimyasalları

★ Alt/Uçucu Kül

★ Metal Eritme

★ Dip/uçucu kül, kireç öğütme

HS Bulamaç Pompası Yapısı

Özellikler

● Yalnızca bir çarkla mevcut olan HS serisi ağır hizmet bulamaç pompası, bulamacın pompalama odasına yalnızca bir emme tarafından girmesine izin veren yatay bir konsol ünitesidir.

● Bu yatay pompanın bir diğer önemli özelliği çift gövdeli tasarımıdır. Bulamaçla temas eden parçalar değiştirilebilir ve aşınmaya ve aşınmaya karşı maksimum direnç için yüksek kromdan yapılmıştır. Her koşulda mükemmel servis kolaylığı, uzun ömür ve dayanıklılık sağlayacak şekilde astar ve pervane yapımında kauçuk ve poliüretan seçilmiştir.

● Bu ağır hizmet çamur pompası serisi, çok çeşitli çalışma koşullarını ve müşteriye özel gereksinimleri karşılamak için çeşitli pervane seçenekleri sunar.

● Dönen mil salmastra contası ile sızdırmaz hale getirilir. Ekspeller dinamik conta ve diğer mekanik conta düzenlemeleri de seçenekler arasındadır.

● Kullanım için çok sayıda pompa seri olarak bağlanabilir.

● Tahliye çıkışı, kurulum ve uygulama gereksinimlerine göre seçilebilecek 45 derece aralıklarla 8 konuma sahiptir.

Avantajları

★ Optimize edilmiş yapı, ağır hizmet görevlerine uygundur, servis kolaylığı ve uzun ömür sağlar.

★ 6/4 warman yedek çamur pompamızın çift gövdeli tasarımı eksenel bölünmeye olanak sağlar. Sünek demirden yapılmış pompa gövdesi, pompa odasında oluşan büyük basınca dayanabilir. Astarlar aşınmaya dayanıklı malzemelerden yapılmıştır ve bakım ve değiştirme kolaylığı açısından dış kasaya yapışmaz.

★ Bulamaç pompası gövdesi, pompa tabanına veya montaj tabanına birkaç cıvatayla sabitlenir. Kullanıcılar pervane ile emme astarı arasındaki boşluğu yatak desteğinin veya yatak kaidesinin altından kolayca ayarlayabilir

★ Pompalama işlemi sırasında çamur sızıntısını önlemek için salmastra contası, mekanik salmastra ve tahliye contası mevcuttur.

Mil Contası Yapısı:

Mil Contası Tipi:

★ Ambalaj Mührü

En popüler salmastra tiplerinden biri olan salmastra contası, ortamın pompa gövdesinden kaçmasını önlemek için yıkama suyunu kullanan düşük seviyeli veya tam yıkama düzeniyle birlikte gelebilir. Bu tür contalar tüm pompalama koşullarında kullanıma uygundur. Aşındırıcı katı maddeler veya yüksek sıcaklıkla karşılaşılabilecek durumlarda, salmastra dolgu malzemesi olarak Teflon veya aramit elyaf kullanılır. Yüksek aşınma koşulları için seramik mil kovanı mevcuttur.

★ İtici Mühür

Pervane ve iticinin kombinasyonu, sızıntıya karşı sızdırmazlık sağlamak için gereken basıncı oluşturur. Kapatma contası olarak kullanılan salmastra contası veya dudaklı contayla birlikte bu tip conta, sahadaki su eksikliği nedeniyle tam gömme salmastra contasının pratik olmadığı veya sızdırmazlık suyuna izin verilen uygulamalar için sızdırmazlık gereksinimlerini karşılayabilir Bulamacı seyreltmek için pompalama odasının içine girmek.

★ Mekanik Salmastra

HS serisi ağır hizmet bulamaç pompası, kolay kurulum ve değiştirmeye olanak tanıyan sızdırmaz bir mekanik salmastra tasarımı kullanır. Diğer mekanik salmastra türleri, çeşitli pompalama uygulamaları için çamur pompasına uygun seçenekler arasındadır.

Sürtünmeye maruz kalan parçalarda ayrıca yüksek mukavemetli ve sertliğe sahip özel seramik ve alaşımlar kullanıyoruz. Mekanik salmastra ile salmastra haznesinin benzersiz tasarımı ve kusursuz uyumu, aşınmaya ve darbeye karşı mükemmel direnç sağlayarak en zorlu koşullar altında etkinliğini garanti eder.

Bulamaç Pompası ve Motor Sistemi Tahrik Tipleri:

★ DC Tipi: Motorun çıkış mili, bir pompa manşonu aracılığıyla doğrudan pompanın giriş miline bağlanır. Bu tür bağlantı, çamur pompasının hızının motorun hızıyla aynı olduğu uygulamalar için uygundur.

★ CV Tipi: Atık elleçleme bulamaç pompası, motorun krank miline bağlı bir kayışla tahrik edilir. Bu bağlantı şekli yerden tasarruf sağlar, kurulumu kolaylaştırır ve pompalama hızının hızlı ayarlanmasına olanak tanır. Motor, çamur pompasının üzerindeki yatak desteğinde bulunan motor destek çerçevesine sabitlenir.

★ ZV Tipi: Pompalama hızının kolayca ayarlanmasını sağlayan başka bir kayış tahrik tipi. Motor doğrudan yatak desteğine sabitlenir. Bu kurulum şekli, CV tipi kurulumla mümkün olandan daha büyük beygir gücüne sahip motorlar için uygundur. Motorun yatak desteğine montajı nedeniyle bu yöntem montaj alanından tasarruf edilmesine yardımcı olur.

★ CR Tipi: Bu tip kayış tahriki, pompalama hızının ayarlanmasını kolaylaştırır. Kurulum hem motorun hem de çamur pompasının zemine sabitlenmesine olanak sağlar. Motor, pompanın yan tarafına monte edilir. Bu montaj yöntemi, büyük güçlü motorlar için uygundur.

HS Bulamaç Pompası Performans Özellikleri:

Uygulamalar:

HS kömür madenciliği atık bulamaç pompası, siklon beslemeden yeniden öğütmeye, değirmen boşaltmaya, yüzdürmeye, maden drenajına ve maden tesislerinde artı diğer endüstriyel uygulamalara kadar olan işlemlerde yüksek aşındırıcı/yoğunluktaki bulamaçlara yönelik bir pompadır. Bazen taramada da kullanılabilir. lagünlerin çökeltilmesi ve sondaj çamurunun pompalanması, endüstriyel işleme vb.
